Diagramas de topología de la red

Existen dos tipos de diagramas de topología de la red, con ellos visualmente podemos observar los registros de la ubicación, función y el estado de los dispositivos.

Estos son:

Diagrama de topología física.

Como su nombre lo indica muestran la distribución física de los dispositivos existentes, son importantes para el momento en que necesitamos solucionar problemas de la capa física.

En este tipo de diagramas generalmente podemos encontrar la siguiente información:

Tipo de dispositivo
Modelo y fabricante
Versión del sistema operativo
Tipo de cable e identificador
Especificación del cable
Tipo de conector
Extremos de cables

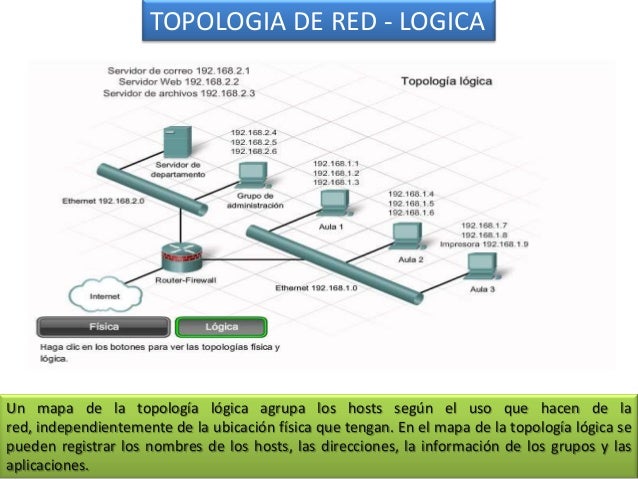

Resultado de imagen para Diagrama de topologÃa lÃ³gica

Diagrama de topología lógica

Contiene especificaciones lógicas, en este tipo de diagrama podemos visualizar algunos de los siguientes datos:

Identificadores de dispositivos
Dirección IP y longitudes de prefijos
Identificadores de interfaz
Tipo de conexión
DLCI para circuitos virtuales
VPN de sitio a sitio
Protocolos de routing
Rutas estáticas
Protocolos de enlace de datos
Tecnologías WAN utilizadas

Comentarios

Entradas más populares de este blog

9.1.1.3 ESTABLECIMIENTO DE UNA LINEA DE BASE DE RED.

Una línea base se define como un producto que acaba de ser aprobado y que define la “base” de ese producto que para ser modificado deberá pasar por un protocolo de control de cambios. También puede verse como un punto de referencia en la configuración de un proyecto que marca un estado estable en algún producto del proyecto. Las mediciones de una línea de base no se deben realizar durante momentos de patrones de tráfico únicos, dado que los datos proporcionarían una representación imprecisa de las operaciones normales de la red. El análisis de línea de base de la red se debe realizar periódicamente. De manera rotativa, realice un análisis anual de toda la red o analice la línea de base de diferentes secciones de la red. Para entender la forma en que el crecimiento y otros cambios afectan la red, el análisis se debe realizar periódicamente. Nivel de rendimiento de línea de base. - El propósito de la supervisión de la red es vigilar el rendimiento de ...

9.1.1.4 ESTABLECIMIENTO DE UNA LINEA DE BASE DE RED (CONTINUACION)

Es importante planificar cuidadosamente la línea de base de rendimiento de la red inicial, ya que establece el marco para medir los efectos de los cambios de la red y los esfuerzos posteriores para resolver problemas. Para planificar la primera línea de base, siga estos pasos: · Paso 1. Determine qué tipos de datos se deben reunir. Al establecer la línea de base inicial, comience por seleccionar algunas variables que representen a las políticas definidas. Si se seleccionan demasiados puntos de datos, la cantidad de datos puede ser abrumadora, lo que dificulta el análisis de los datos reunidos. Comience de manera simple y realice ajustes a lo largo del proceso. Para comenzar, algunas medidas útiles son el uso de interfaz y el uso de CPU. · Paso 2. Identifique los dispositivos y los puertos de interés. Use la topología de la red para identificar aquellos disposit...
